AISG项目航插类应用知识之RET系统

AISG也不是一个新鲜的话题，只是最近遇到的比较多，咨询的相关问题的朋友也比较多，所以想着把这个项目所涉及到航插应用方面内容的系统性的来讲一下。

在我们航插界，说起AISG就会想起C901 或者M16,以至于AISG成为了一个连接器类别的名称，约定俗成之后，对AISG本意反而模糊了。AISG是一个组织的名称，全称为：Antenna Interface Standards Group ---天线接口标准组织，这个组织制定了AISG基本标准，该标准目前版本为V3.0.2.1，通俗点讲，5G基站天线接口也属于这个基本标准。我们的航插也主要应用在这些天线以及相关的附属设备上面。

我们先看一下天线的视频，该天线为A.I.M.M.天线，相当于就是一款配备电机，可远程调节天线方位角和下倾角的天线。

通过这个视频我们可以比较直观了解天线工作状态，其中有两个概念：方位角、下倾角。

天线的方位角和下倾角都是移动网络系统中网络优化的重要参数，主要根据天线的高度，通过这两个参数的调整，从而达到天线的设计覆盖半径，具体的作用有关系与计算公式我也不明白了。

天线的方位角和下倾角如此重要，就引出了我们要讲的RET系统，RET全称：Remote Electrical Tilt System---远程电动倾斜系统

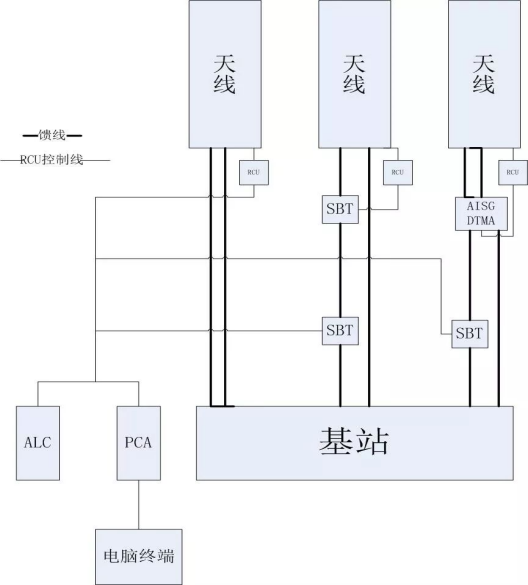

RET主要结构示意图：

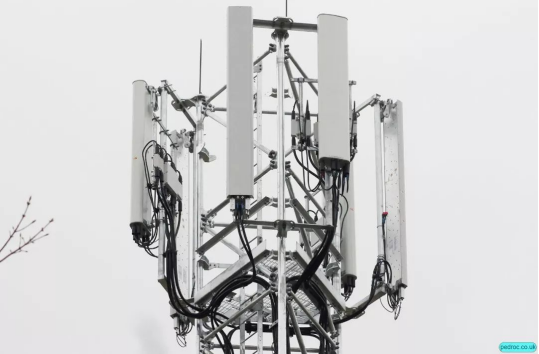

图1来一张沃达丰的实物图

图2

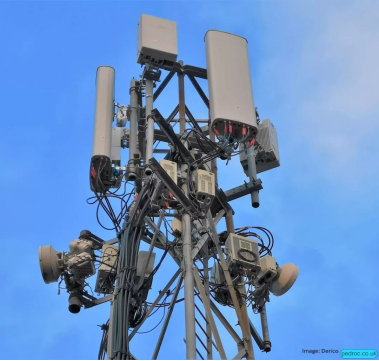

再来一张华为的

图3 两张图片都引用英国5G天线，在航插和RF防护处理上可以看到两家公司的不同处理方法，仁者见仁智者见智吧。

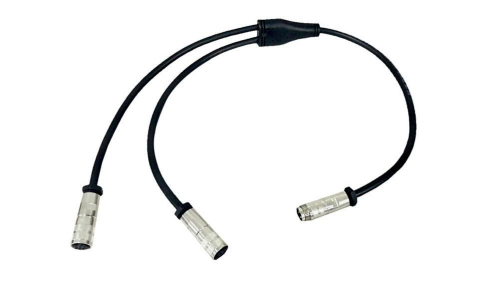

图1中的馈线，一般就是连接RF的，RCU控制线就是我们M16或C901线束。
