AISG项目航插类应用知识之天线辅助设备和功能

本来是想利用周未休息时间查询一些国内相关设备的资料，毕竟在专业术语的解释上，中英文还是有所不同，另外一个原因，我怕华为在使用设备上和国外有区别，不过很可惜，我无法在华为网站中下载任何产品和术语上的PDF，我的权限不够，现在只能以国外公司产品为例了。

上一篇我讲了一个RET系统，做为一个引子，说明一下我们航插产品在移动通信中的应用域，这一篇我们讲一下在RET中各个附件，以及相关功能。

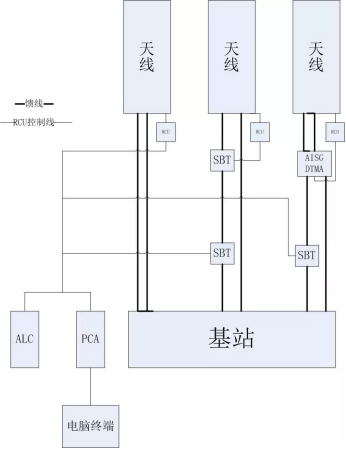

首先再重复一下“凯瑟琳(kathrein)”公司的RET示意图：

凯瑟琳(kathrein)RET系统示意图

我对比过其他公司的RET系统示意图，应该来说主要结构都是类似的，从前端到后端的排列：天线、RCU 、SBT、TMA 、MCU。

一、MCU (MasterControl Unit)主控制单元

图1

图2

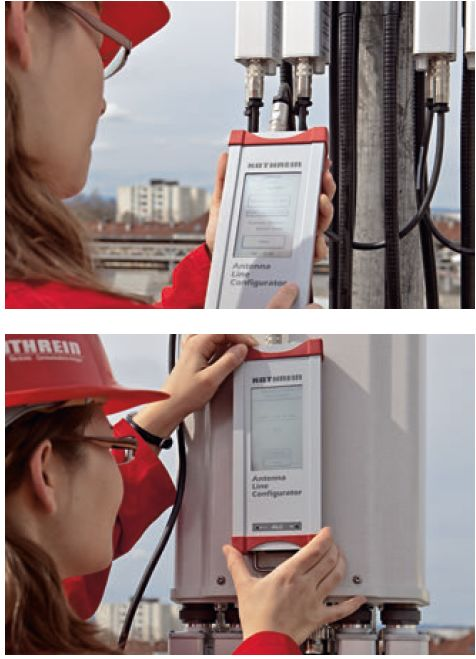

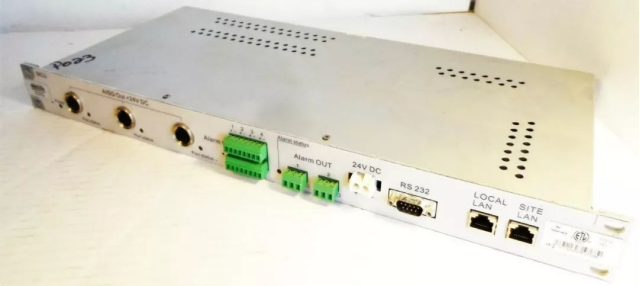

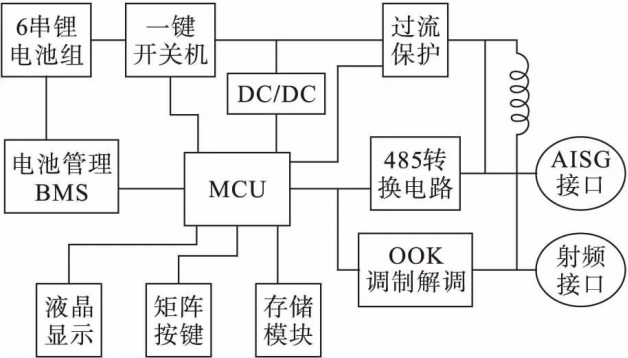

图1为我搜索来的一套MCU产品，图2为集成MCU便携式ALD产品的内部结构单元示意。其中这个OOK调制解调器会和SBT相关。

由于传统刀片式MCU已经不能满足现今的网络规模，各设备厂商都开发了便携式ALD，比如RET示意图中的ALC

ALC的功能包括：检测RET系统，调整与配置天线倾角，安装或更新设备软件应用等主控端工作。

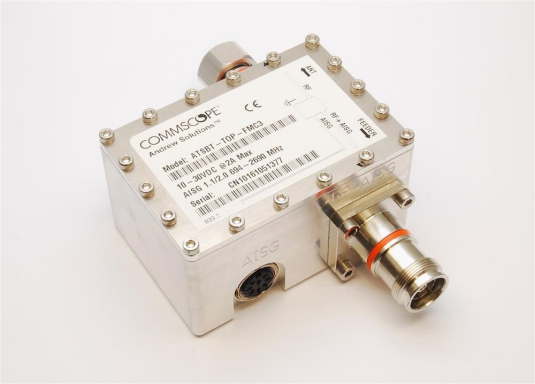

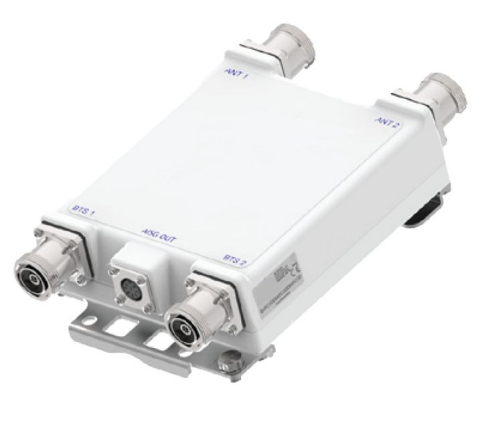

二、SBT (Smart Bias Tee) 智能信号偏置器。

SBT这个名称不能直译，直译非常奇怪，由于我没有找到产品的中文说明，只能根据功能来给这个产品起一个中文名称，如果有不对的，还请专业人员给我解答一下。

SBT主要功能就是：这个设备将驱动电流、AISG信号、RF信号同时传输在RF线缆上，相互阻隔，按需过滤。SBT的作用机制是很复杂的，这里无法解释的太详细。

三、TMA(Tower Mounted Amplifier)塔顶放大器

主要功能：通过射频滤波器将上行链路（Rx）和下行链路信号分离，并将上行链路信号放大，标准TMA还会自带一个BT信号偏置器。

四、RCU（RemoteControl Units）遥控器,也有叫“远程电调天线驱动器”

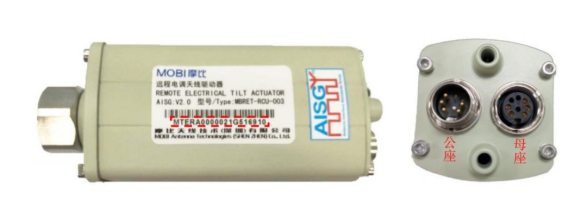

这个可以用国内产品的图片了

主要功能就是控制天线电机了。

讲到这里，基本上把天线系统里几个主要部件都讲了，当然还有一些产品，我可能没提到，比如RRU CCU 这个就说不完了，我只能以凯瑟琳公司的产品做为一个案例。
